Alta capacidad de elevación
Buena maniobrabilidad y amplia adaptabilidad.
Estabilizadores estables para un soporte fiable.
Operación eficiente y movimiento rápido
Gran capacidad de escalada y buena adaptabilidad al terreno.
Amplias configuraciones opcionales
Potencia fiable y batería de larga duración.
Transporte conveniente
| TSZ-15 |
| TSZ-30 |
| TSZ-40 |
| TSZ-50 |
| TSZ-80 |
| TSZ-100 |
| TSZ-120 |

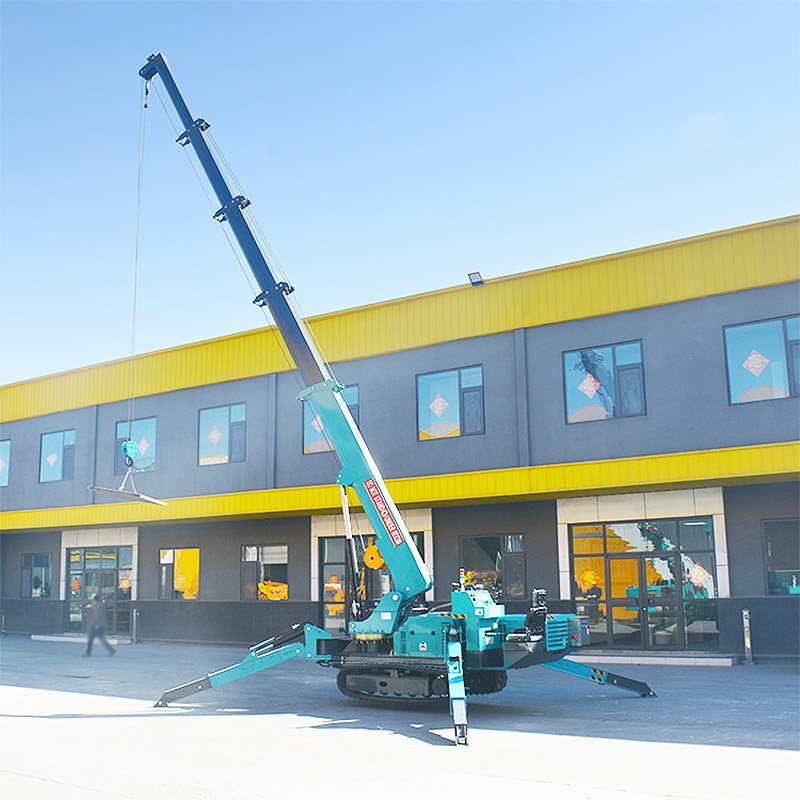

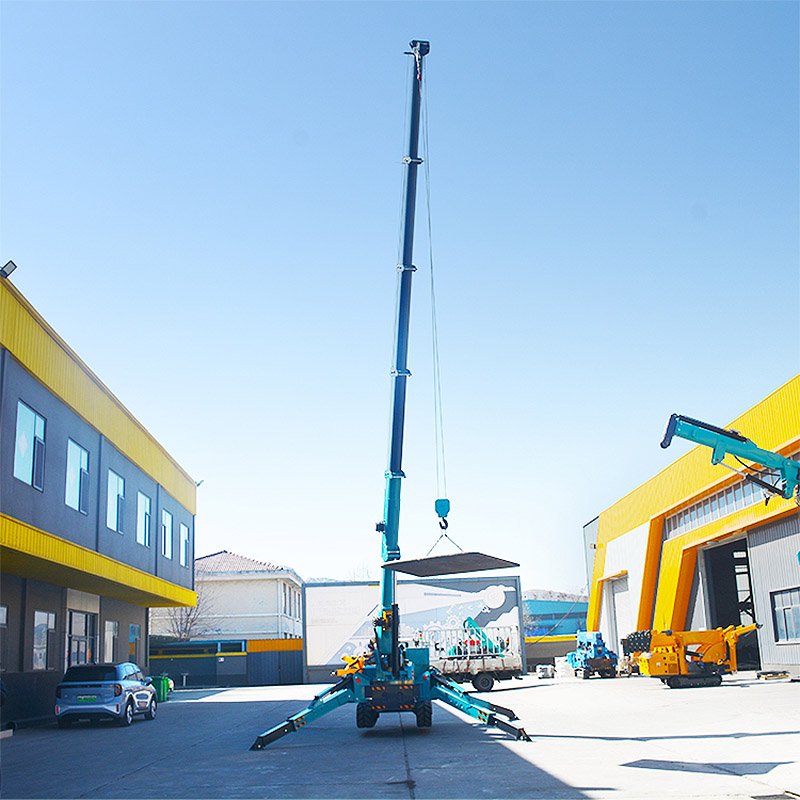

Esta grúa araña sobre orugas de 5 toneladas es un dispositivo de elevación ligero de alto rendimiento que combina una gran capacidad de elevación con una estructura compacta. Con un peso de tan solo 6,5 toneladas, ofrece un radio de trabajo máximo de 15 metros y una altura de elevación de 17 metros, satisfaciendo las necesidades de elevación a gran escala en la mayoría de los espacios reducidos. Utiliza un motor diésel Yuchai (personalizable), que cumple con la norma de emisiones National II, lo que garantiza una potencia fiable. Los estabilizadores cuentan con una estructura de soporte automático hidráulico y de giro manual, con un rango de extensión máximo de 5,8 metros (largo) × 5,6 metros (delantero) × 4,9 metros (trasero), lo que proporciona una excelente estabilidad operativa. Sus dimensiones totales son 4,7 metros de largo, 1,5 metros de ancho y 2,25 metros de alto, lo que le permite pasar por la mayoría de las puertas de las fábricas. Impulsadas por motores hidráulicos, las orugas admiten un desplazamiento a doble velocidad y una capacidad de ascenso de hasta 25° (36%), adaptándose a diversos terrenos complejos. La pluma es una estructura telescópica de 5 secciones (4 m → 17 m), con un tiempo de elevación de tan solo 13 segundos, rotación continua de 360° y una velocidad de rotación de 38 segundos por revolución, lo que garantiza una alta eficiencia operativa. Entre las características opcionales se incluyen limitadores de par, controles remotos inalámbricos, plataformas suspendidas y plumas hidráulicas para adaptarse a las necesidades de diferentes condiciones de trabajo.
| TSZ-15 |
| TSZ-30 |
| TSZ-40 |
| TSZ-50 |
| TSZ-80 |
| TSZ-100 |
| TSZ-120 |
| PARÁMETROS DEL PRODUCTO: 1,2-16 toneladas, personalizable. | ||||||
| 5-ton tracked spider crane basic parameter table | ||||||
| Specification | 5t | sinceHeavy(T) | 6.5T | |||
| Maximum operating radius | 15m | Emission standards | Second grade | |||
| Maximum ground lift | 17m | Overall vehicle dimensions | It is 4.7 meters long, 1.5 meters wide, and 2.25 meters high. | |||
| hoisting device | Hook lifting speed | 12m/min (4 ropes) | ||||
| Wire rope specifications | φ11mm*60m | |||||
| Telescopic device | boom type | 4m x 5-section boom (customizable) | ||||
| boom length/time | 4.5m-17m/54sec (customizable) | |||||
| Amplitude converter | boom angle/time | 0-78°/13sec | ||||
| Rotary device | Rotation angle/speed | 0-360° (continuous) / 38sec | ||||
| outrigger | Support leg movement form | Manual unscrewing + hydraulic automatic support (two-section legs) | ||||
| Maximum extension range (mm)walking style | 5800(long)X4900(back)X5600(forward )Hydraulic motor driven (dual speed) | |||||
| Walking device | ||||||
| walking speed | 0-2.5km/h | |||||
| Climbing ability | 25° (36%) | |||||
| engine | Manufacturer | Yuchai (customizable) | ||||
| Type/Displacement | 490 | |||||
| Startup method | electric start | |||||
| Startup performance | -5℃-40℃ | |||||
| Fuel/Volume | Diesel/28L | |||||
| Battery capacityBatterycapacity | 24v45AH | |||||
| operating system | Operation type (boom/outrigger) / manual travel | Manual operation, manual movement (remote control optional) | ||||
| Operating characteristics | Manual operation (remote control optional) | |||||
| Track size | 300 (width) 52.5 (pitch) 90 (sections) | |||||
| Optional | Optional accessories include torque controller/remote control/suspended platform/hydraulic boom | |||||
| As products are continuously updated and upgraded, parameter configurations may change. Our company reserves the right of final interpretation without prior notice. For more detailed information, please consult your sales consultant. | ||||||
Factory Workshops: Large equipment installation, mold replacement, production line maintenance
Construction Sites: Steel structure hoisting, rooftop work, glass curtain wall installation, narrow alleyway construction
Shopping Malls and Theaters: Central air conditioning replacement, stage equipment hoisting, large billboard installation
Power and Telecommunications: Transformer replacement, communication tower repair, cable laying
Municipal Engineering: Bridge inspection, large street light repair, tree relocation
Emergency Rescue: Heavy equipment hoisting at disaster sites
Q1: Can this spider crane be used indoors?
Yes. The machine is 1.5 meters wide and 2.25 meters high, which can pass through most factory doorways.
Q2: How do I operate the outriggers?
The outriggers use a combination of manual unscrewing and hydraulic automatic support. After manually unscrewing the outriggers into position, the hydraulic system automatically completes the support and leveling, which is faster and less strenuous than manual leveling.
Q3: Does it support remote control operation?
Yes. The standard configuration is manual operation (boom/outriggers/traverse). A wireless remote control is optional, enabling remote operation and improving safety and convenience.
Q4: What is the maximum extension length of the boom?
La configuración estándar consiste en una pluma de 5 secciones, con una longitud que varía entre 4,5 y 17 metros y un tiempo de extensión de aproximadamente 54 segundos. También se pueden fabricar plumas más largas a medida según las necesidades del cliente.
P5: ¿Cuál es el ángulo de giro?
Permite giros continuos de 360°, completando una operación de giro de 360° en aproximadamente 38 segundos, lo que la hace altamente eficiente.
P6: ¿Cuál es su capacidad de escalada?
Su capacidad máxima de ascenso es de 25° (36%), con orugas de 300 mm de ancho para una mayor tracción, lo que las hace adecuadas para terrenos complejos como pendientes y barro.
P7: ¿Qué equipamiento opcional está disponible?
El equipamiento opcional incluye: limitador de par (para evitar sobrecargas).
Control remoto inalámbrico
Plataforma suspendida (para trabajos aéreos tripulados)
Brazo hidráulico (para ampliar el alcance de trabajo)
