Diseño compacto, excelente maniobrabilidad.
Sistema de doble alimentación, apto para uso tanto en interiores como en exteriores.
Excelente rendimiento de elevación
Estabilizadores laterales estables, altamente adaptables.
Estructura de soporte con apertura manual e hidráulica
Funcionamiento flexible, alta eficiencia
Gran capacidad de escalada, buena adaptabilidad al terreno.
Amplia gama de configuraciones opcionales, personalizadas para satisfacer necesidades específicas.
Fácil de transportar y reubicar.
Altamente adaptable a diversos entornos
Mantenimiento conveniente
Esta grúa araña sobre orugas de 3 toneladas es un dispositivo de elevación ligero que combina una estructura compacta con un potente rendimiento. Con un peso de tan solo 2,7 toneladas, ofrece un radio de trabajo máximo de 10 metros y una altura de elevación de 10,8 metros. Utiliza un sistema de doble alimentación con motor diésel y motor eléctrico, apto para uso tanto en interiores como en exteriores. Los estabilizadores son de giro manual y soporte hidráulico, con tres secciones telescópicas y una extensión máxima de 4,3 metros, lo que proporciona una excelente estabilidad operativa. Sus dimensiones totales son 3,5 metros de largo, 0,8 metros de ancho y 1,85 metros de alto, lo que permite su acceso a espacios interiores a través de puertas estándar. Las orugas son de accionamiento hidráulico, lo que permite una capacidad de ascenso de hasta 25° (36%) y una velocidad de desplazamiento de 0 a 2,5 km/h, adaptándose a diversos terrenos complejos. La pluma cuenta con una estructura telescópica de 6 secciones con un tiempo de extensión de tan solo 20 segundos, un tiempo de elevación de 13 segundos y una rotación continua de 360°, lo que se traduce en una alta eficiencia operativa. Las configuraciones opcionales incluyen un limitador de par, control remoto inalámbrico, cesta y pluma hidráulica para adaptarse a diferentes condiciones de trabajo.
| TSZ-15 |
| TSZ-30 |
| TSZ-40 |
| TSZ-50 |
| TSZ-80 |
| TSZ-100 |
| TSZ-120 |
| Especificación | 3T | desde pesado(T) | 2,7T | ||||
| Radio máximo de funcionamiento | 10 metros | Configuración estándar | Motor diésel y motor eléctrico (doble potencia) | ||||
| Elevación máxima del suelo | 10,8 metros | Dimensiones generales del vehículo | 3,5 metros de largo, 0,8 metros de ancho y 1,85 metros de alto. | ||||
| dispositivo de elevación | Velocidad de elevación del gancho | 0-8 m/min (4 cuerdas) | |||||
| Especificaciones del cable de acero | Φ8mm*45m | ||||||
| Dispositivo telescópico | tipo de pluma | Brazo articulado de 2,4 m y 6 secciones (personalizable) | |||||
| longitud/tiempo de la pluma | 3,1 m - 100,8 m / 20 s (ajustable) | ||||||
| Convertidor de amplitud | ángulo/tiempo de la pluma | 0-78°/13seg | |||||
| Dispositivo rotatorio | Ángulo/velocidad de rotación | 0-360° (continuo) / 60 segundos | |||||
| rama | Forma de apoyo al movimiento de la pierna | Desatornillado manual con asistencia hidráulica (estabilizadores retráctiles de tres secciones). | |||||
| Rango máximo de extensión (mm) | 4300 (largo) x 3700 (atrás) x 4300 (adelante) | ||||||
| Dispositivo para caminar | estilo de caminar | Accionamiento hidráulico | |||||
| velocidad al caminar | 0-2,5 km/h | ||||||
| Capacidad para escalar | 25° (36%) | ||||||
| pista | 220 (ancho) 72 (paso) 50 (secciones) | ||||||
| máquina eléctrica | Voltaje | CA 380V | |||||
| motor | Fabricante | Changchai (personalizable) | |||||
| modelo | Changchai CZ380G tricilíndrico 14,7 kW | ||||||
| Método de inicio | arranque eléctrico | ||||||
| Rendimiento de la puesta en marcha | -50℃ a 45℃ | ||||||
| Combustible/Volumen | Diésel/12L | ||||||
| Capacidad de la batería | 12V45AH | ||||||
| tasa de consumo de combustible | 274 g/kWh | ||||||
| Nivel de ruido | Velocidad nominal ≤ 81,5 dBA (1 m) | ||||||
| Sistema operativo | Tipo de operación (pluma/estabilizador): Movimiento manual | Funcionamiento manual, movimiento manual (mando a distancia opcional). | |||||
| Características de funcionamiento | Funcionamiento manual (mando a distancia opcional) | ||||||
| Opcional | Los accesorios opcionales incluyen controlador de par/control remoto/plataforma suspendida/pluma hidráulica/colores: rojo, verde, amarillo, blanco, gris, negro. | ||||||
| Dado que los productos se actualizan y mejoran continuamente, la configuración de los parámetros puede variar. Nuestra empresa se reserva el derecho de interpretación final sin previo aviso. Para obtener información más detallada, consulte con su asesor comercial. | |||||||
Instalación y mantenimiento en interiores: Izado de equipos para atrios de centros comerciales, talleres de fábricas, escenarios de teatros y estadios.

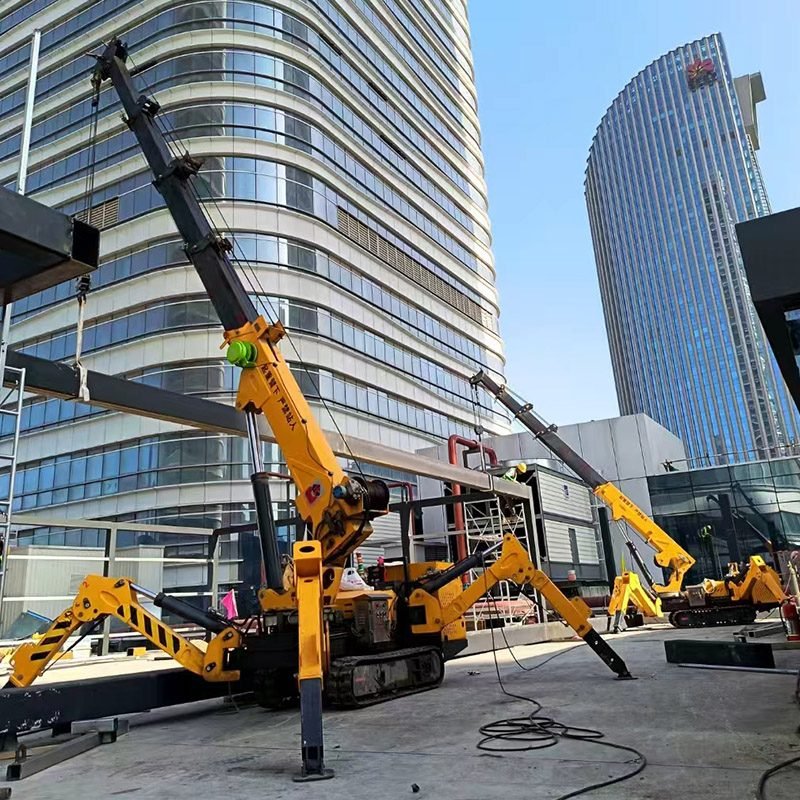

Obras de construcción: Callejones estrechos, trabajos en azoteas, instalación de estructuras de acero e izado de muros cortina de vidrio.

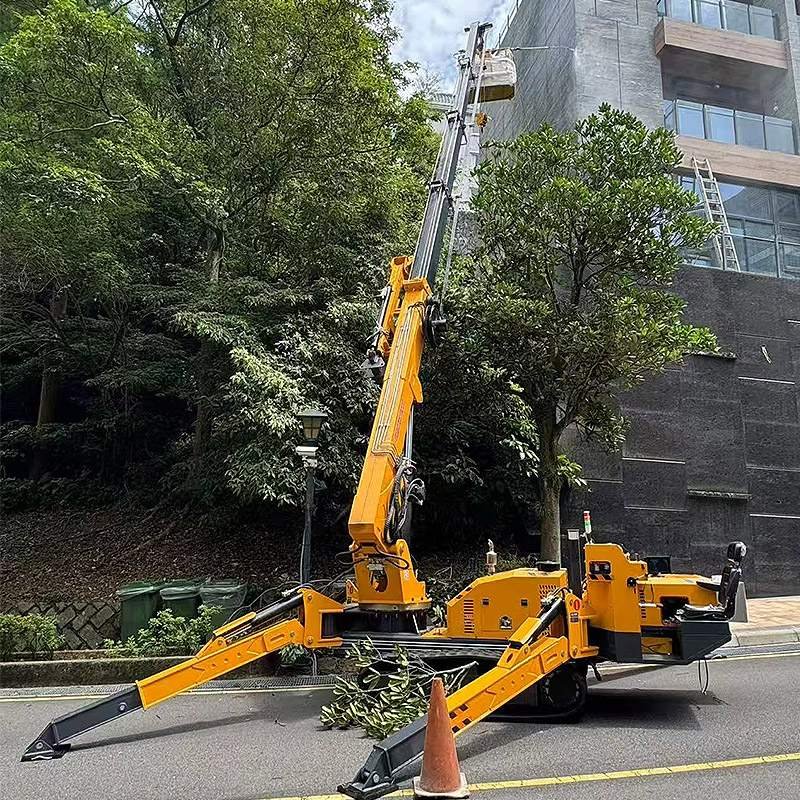

Servicios municipales y paisajísticos: Reparación de alumbrado público, reubicación de árboles, inspección de puentes y dragado de ríos.
Rescate de emergencia: Izado de equipos en zonas de desastre y operaciones de rescate en espacios confinados.
Energía y telecomunicaciones: Sustitución de equipos de subestaciones, reparación de torres de comunicación e instalación de cables.
P1: ¿Se puede instalar esta grúa araña en interiores?
Sí. Con tan solo 0,8 metros de ancho y 1,85 metros de alto, puede pasar fácilmente por puertas estándar. Viene equipada de serie con un motor eléctrico que no produce emisiones y genera poco ruido, lo que la hace ideal para interiores, como centros comerciales, fábricas y teatros.
P2: ¿Qué ocurre si no hay electricidad en el exterior?
El equipo viene equipado de serie con un sistema de doble alimentación: motor diésel y motor eléctrico. En caso de no haber suministro eléctrico exterior, puede funcionar con el motor diésel. El depósito de diésel tiene una capacidad de 12 litros, suficiente para funcionar durante todo el día. El motor arranca con normalidad en temperaturas comprendidas entre -50 °C y 45 °C.
P3: ¿Cómo se manejan los estabilizadores?
Los estabilizadores utilizan un sistema de atornillado manual y soporte hidráulico. Primero, se atornillan manualmente a la posición adecuada y, a continuación, se utiliza el sistema hidráulico para el soporte y la nivelación. Los estabilizadores son telescópicos de tres secciones, con una extensión máxima de 4,3 metros, lo que proporciona una excelente estabilidad.
P4: ¿Admite el control remoto?
Sí. El equipo viene de serie con funcionamiento manual (la pluma, los estabilizadores y el sistema de desplazamiento son todos manuales), pero se puede optar por un mando a distancia inalámbrico para su funcionamiento remoto, lo que mejora la seguridad y la comodidad.
P5: ¿Cuál es la longitud máxima de extensión de la pluma?
La configuración estándar consiste en una pluma de 6 secciones, con una longitud que varía entre 3,1 y 10,8 metros y un tiempo de extensión de aproximadamente 20 segundos. También se pueden solicitar longitudes de pluma personalizadas.
P6: ¿Cuál es el ángulo de giro?
Permite un giro continuo de 360° con velocidad ajustable. Un tiempo de giro de 360° de aproximadamente 60 segundos cumple con los requisitos de operación omnidireccional.
P7: ¿Cuál es su capacidad de escalada?
Su capacidad máxima de ascenso es de 25° (equivalente al 36%). El ancho de la oruga es de 220 mm, el paso de la oruga es de 72 mm y cuenta con 50 secciones en total. Ofrece una tracción excelente y es apta para terrenos complejos como pendientes, barro y grava.
